在工業生產中, 蒸汽作為一種用途極 為廣 泛而重要的能源幾乎同的企業有著不 可分割的聯系。大量的工用水及煤炭、燃油為主的能源被使用來產生蒸汽,蒸汽的熱力又被用來實現工業生產工藝過程,而蒸汽釋放出部分熱能后生成的冷水往往 被直排。冷凝水經過軟化和除鹽處理，很純凈，并擁有大量的熱量,一般占蒸汽總熱量的20--30%左右,某些設備可達40%。因此若能將高溫冷凝水作為鍋爐補給水循環使用，不僅節約了工業用水,更會節約大量的燃料。
這樣,鍋爐在生產同樣多的蒸汽時,就可節約20--40%的燃料、水及水處理藥品。燃料節約的同時導致鍋爐煙氣排放的減少,又保護了環境。如果把節約能源、保護環境放在第 一位，冷凝水回收是保 證工廠降低成 本、提 高 效率的關鍵。大多數企業在冷凝水回收系統中采用傳統的開式回收系統，其冷凝水收集箱是開口式的，冷凝水和大氣相通，由于汽壓下降閃蒸產生大量二次水蒸汽，損失大部分熱量，收水溫僅在100℃以下，回收熱量少。

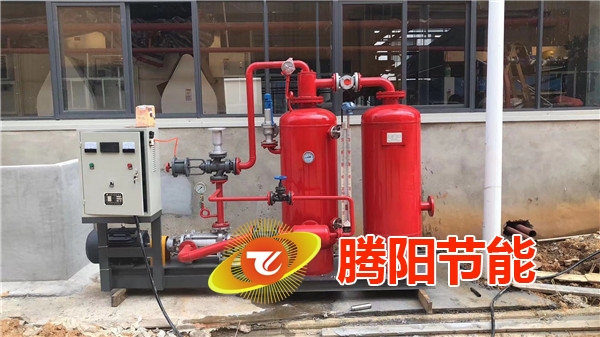

一、騰陽全封閉式蒸汽冷凝水回收設備的特點
1=回收的冷凝水沒有同外界空氣接觸，減少了氧氣及二氧化碳等再次溶入的機會，降低了對設備的氧化腐蝕；
2=減少了水量及熱量的損耗，充分利用高溫（140-180ºC）回水熱能，直接送回鍋爐，節約燃料達（10%-30%）；
3=其設計科學合理，簡明流暢，體積小，占地少。
4=采用了多級高溫水泵，性能可 靠；又配置了特制的飽和冷凝水增壓裝置， 使水泵運行平穩，無空洞現象，且不 漏水，維修極 少；
5=自動的控制系統，不銹鋼電磁反板式水位控制系統，雙重超壓自動排放（電磁式+機械式）更加安 全；
6=由鍋爐補 水泵加水時間可知，大量減少了鍋爐用水，節約了開支；
7=延長了設備的使用壽命，減少了水泵、風機、水處理、加熱器的運行時間，節 能明顯。
8=加配了虹吸裝置，讓蒸汽也一同回收，高溫水回流更流暢。
二、騰陽全封閉式蒸汽冷凝水回收的節 能原理
在常壓下，1公斤20ºC的水吸收了80.08Kcal的熱量上升到100ºC后溫度將不再上升，而是開始汽化，而把1公斤100ºC的水完全化為蒸汽則需要539.06Kcal的熱量。我們把水上升所需之熱量稱為“顯熱”，而從水化為汽所需熱量稱之為“潛熱”。
在實際生產中，當飽和蒸汽被送到用汽設備后，通過熱傳導，潛熱減少，蒸汽化為冷凝水，同時壓力也有所下降（因顯熱也有損失），含有大量顯熱的高溫冷凝水通過高壓疏水器排出，如直接經密閉式回收設備之高溫水泵打入鍋爐，則只 需充補消耗之熱量又可送到用汽現場使用。水量及熱損（管道、設備散熱極 少！若把冷凝水收回開口式的回收設備，因壓力大幅下降，顯熱大量釋放出來，潛熱驟然增加，部分水化為蒸汽排出，帶走了大量的熱量約占冷凝水所含熱量的30%），造成了水和熱能極 大浪費！同時使水箱水溫過高，出現水泵打水不進、水泵常時間運轉、水泵損壞等現象。
|
